Réparer un volant G27 d’occasion désaxé

volant logitech g27

Bonjour

En association avec notre article sur le meilleur volant pour PS4, PC, PS3, Xbox One etc nous vous proposons ce tutorial concernant le volant G27. Le volant G27 est un volant super, très satisfaisant et assez fiable, cependant il a parfois la facheuse tendance à se désaxer. Cela est du soit au desserage du capteur de position, soit à son encrassement. Si c’est le cas retrouvez ci-dessous toutes les étapes pour le remettre en état : démontage, remise en état et remontage du volant G27.

Etape 1 : démontage du volant du G27

Défaire les 6 vis du volant lui-même à l’aide d’une clé à laine.

IMG_0352-moyeu-volant-g27

démontage des vis du moyeu du volant g27 etape 1
démontage des vis du moyeu du volant g27 etape 1



enlever le volant du g27
enlever le volant du g27
enlever le volant du g27
enlever le volant du g27

Etape 2 : enlever les palettes

Démonter les 2 vis cruxiformes et démonter le circuit imprimé au dessus des palettes du volant.

enlever les palettes du-volant g27 etape 2
enlever les palettes du-volant g27 etape 2



arrière du volant g27
arrière du volant g27

Démonter les 3 grosses vis cruxiformes et démonter le circuit imprimé au dessus des palettes du volant.

 fixation palettes du volant logitech g27
fixation palettes du volant logitech g27

IMG_0360

démontage vis fixation-volant G27

palettes du volant g27 démontées
palettes du volant g27 démontées
reste du volant apres-demontage des palettes
reste du volant apres-demontage des palettes

Etape 3 : ouverture de la coque

Démonter les 6 vis à l’arrières de votre volant Logitech G27

retourner le volant G27
retourner le volant G27

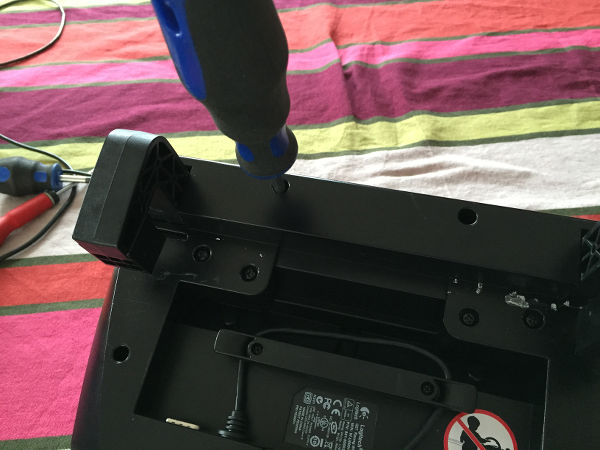

démonter les vis arrières
démonter les vis arrières

IMG_0367

enlever la coque du dessus
enlever la coque du dessus
composants internes du G27
composants internes du G27,

IMG_0370

Etape 4 : accéder à la roue dentée

Dévisser les 4 vis qui retiennent le circuit imprimé et lébrancher les connecteurs nécessaires pour l’écarter et permettre l’accès à la tole metallique centrale.

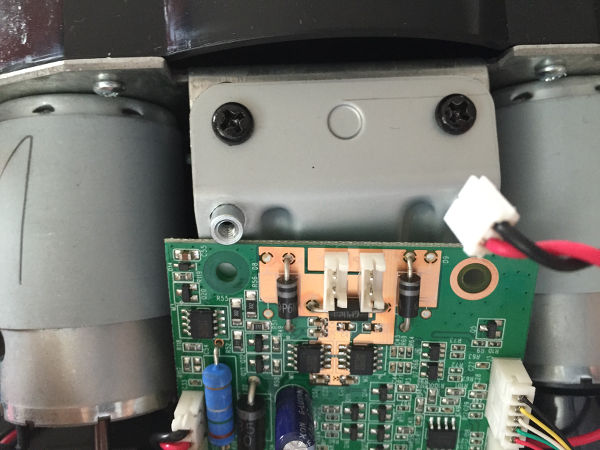

débrancher le circuit imprimé et l'écarter
débrancher le circuit imprimé et l’écarter
démonter les vis tenant la plaque centrale
démonter les vis tenant la plaque centrale

IMG_0374

toutes les vis enlevées
toutes les vis enlevées

IMG_0376

roue dentée du volant g27
roue dentée du volant g27

Etape 4 démontage du capteur de position.

La plupart des problèmes du G27 proviennent de problèmes au niveau du capteur de position:

  • Soit des problèmes de jeu exessif dus à un dévissage progressif des vis de maintien.
  • Soit un problème d’encrassement.

Il nous faut donc démonter le capteur de position, le néttoyer et le remonter proprement.
A noter qu’il faut parfois glisser la pointe d’un tournevis dessous le capteur pendant que l’on visse afin de l’écarter au maximum. Si cela ne fonctionne toujours pas essayez de le serrer en éliminant le jeu dans l’autre sens.

Débrancher le connecteur blanc
Débrancher le connecteur blanc

IMG_0379

Démonter les 4 vis du dessous du g27
Démonter les 4 vis du dessous du g27

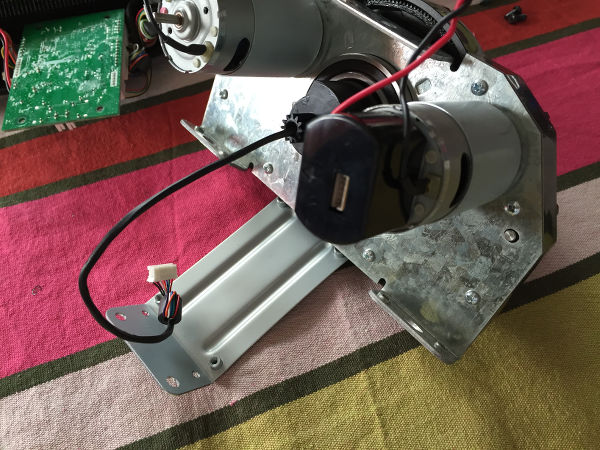

Enlever le cache noir
Enlever le cache noir

IMG_0396 IMG_0395 IMG_0394

Les 2 moteurs du retour de force du G27 nus
Les 2 moteurs du retour de force du G27 nus

IMG_0391 IMG_0390 vis-et-rondelles-du-capteur

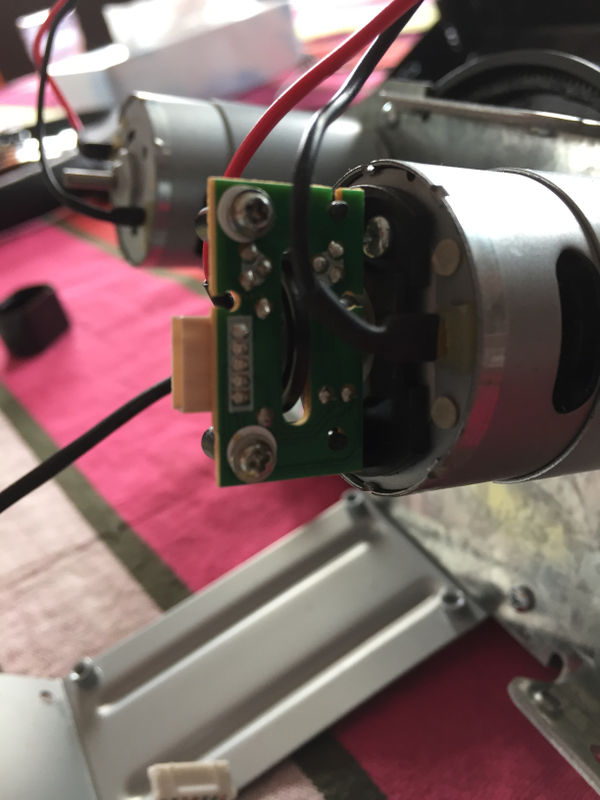

Démonter les 2 vis du capteur de position du volant G27
Démonter les 2 vis du capteur de position du volant G27

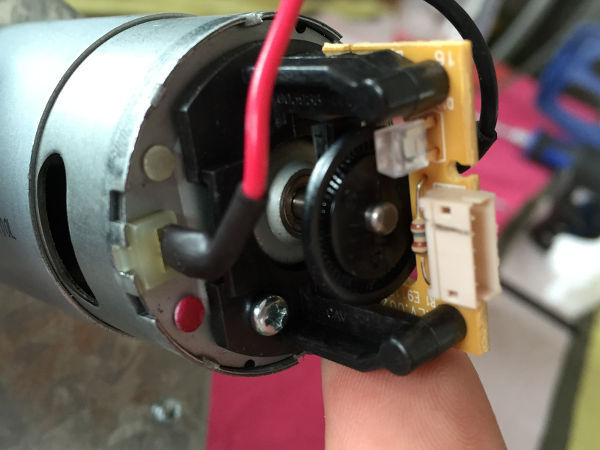

Capteur de position du volant g27
Capteur de position du volant g27
Gros plan du capteur de position
Gros plan du capteur de position
Capteur de position demonté
Capteur de position demonté
Nettoyer la poussière
Nettoyer la poussière



Voilà il ne vous reste plus qu’à remonter dans l’ordre inverse et tester.

27 août 2015 gordini

Post navigation

Les différents fournisseurs de Play Seats → ← Essai de Project Cars par un vieux pilote en M3 E30 grA sur Hokenheim

16 thoughts on “Réparer un volant G27 d’occasion désaxé”

  1. Lasko dit :
    2 février 2016 à 17 h 45 min

    J’ai tout fait sa ne sert à rien il est toujours pareil. Aidez-moi svp.

    Répondre
  2. Pianiste dit :
    2 juillet 2016 à 11 h 31 min

    Merci pour le tutoriel et les photos, j’ai réparé mon volant à moindre frais. Il est tout de même surprenant de constater un pareil défaut, sur un volant de ce prix, la pièce a résisté trois ans seulement, c’est révoltant, alors qu’une pièce en métal, montée d’origine, solutionnerait le problème….

    Répondre
  3. mourrut dit :
    26 janvier 2017 à 16 h 14 min

    moi mon Logitech se calibre mais malgré sa les voyant tour moteur en haut sont eclaire, on voit bien que le Logitech est detecte par l’ordi mais il ne fonctionne pas sur dirt rallye et quand je mes lauch gaming software profiler il detecte les pedales passage de vitesse a la boite en h et sur les palletes mais pas quand je tourne le volant je peux faire quelque chose ?

    Répondre
    1. Thomas Iteprat dit :
      22 août 2019 à 20 h 03 min

      J’ai exactement le même probleme que toi es ce que tu la résolut ?

      Répondre
  4. dupont dit :
    14 mars 2017 à 18 h 54 min

    j’ai fait la manip mais au final rien n’a changé, j’ai toujours du jeu dans la direction, d’un angle autour de 15 degrés de battement, une idée de comment réparer ça ?

    Répondre
    1. Pierrick dit :
      23 juillet 2017 à 15 h 07 min

      Salut, il faut remplacer la petite molette en plastique qui se trouve sur le moteur au niveau du capteur.
      Elle se fissure et ne tourne dans le vide.
      Il faut la remplacer.
      Je viens de démonter le mien pour les même symptômes. J’ai commandé aujourd’hui une molette mais en laiton.

      Répondre
      1. gordini dit :
        23 juillet 2017 à 18 h 00 min

        Bonjour Pierrick, merci pour ce commentaire, de notre coté c’était bien le capteur, la roue dentée tiens le coup pour l’instant mais si cela arrive je saurais ou regarder.

        Répondre
      2. deadhot dit :
        26 avril 2018 à 18 h 12 min

        Salut Pierrick
        j’ai le meme probleme
        ou as tu commandé la molette ?
        merci

        Répondre
  5. kitcarflo dit :
    3 septembre 2017 à 13 h 21 min

    Je viens de démonter le mien et bingo la pièce est fendue.
    Ou est-ce que l’on peut commander une version laiton ???

    Répondre
    1. gordini dit :
      4 septembre 2017 à 6 h 26 min

      Bonjour
      Malheureusement nous n’avons pas cette information, tenez nous au courant si vous trouvez.

      Répondre
  6. Alpha dit :
    10 septembre 2017 à 14 h 24 min

    Bonjour à tous j’ai exactement le même problème en démontant le volant,la pièce est fendue.

    J’ai cherché un peu sur le net où est ce qu’on pouvait commander cette pièce et je suis tombé sur ce site pour ceux que ça intéresse:

    http://cmlaserservice.com/page_g25_g27_optical_encoder_wheel.html

    Répondre
  7. Jul dit :
    29 octobre 2017 à 11 h 59 min

    Bonjour

    J ai un pbe un peu différend sur DIRT 3
    je joue en boite manuel et
    ce sont plutôt les vitesses qui ne montent pas et ne descendent pas : montée 1ere a 2nde et descente de 4eme à 3 eme SI JE RESTE ACCELERE
    il faut faire descendre les tours pour pouvoir passer les vitesses

    C quoi ?
    Comment faire ?

    Répondre
  8. Luc Vasseur dit :
    17 mars 2019 à 22 h 01 min

    la position du pignon sur la crémaillère a t-elle une importance.
    J’ai oublié de visualiser au démontage.
    J’ai réparé la petite roue plastique qui était fissurée mais cela ne fonctionne pas.
    Je pense commander une roue en laiton.
    Qu’en pensez vous ?

    Répondre
  9. Larrouy dit :
    18 mars 2020 à 19 h 26 min

    Bonjours j ai un problème je possède un volant g27 ,j’ai voulu mettre un volant de plus gros diamètre est la les palettes au volant ne fonctionne plus, j ai peut-être endommagé un piece en retirant le volant d origine comment savoir

    Répondre
  10. LOKOMOKOL dit :
    4 octobre 2021 à 11 h 01 min

    WOW quel tuto !! Un grand merci a vous pour ce formidable tuto sans qui je me serai lancé a l’aventure au pifometre au risque d’endommager le volant g27 que j’ai depuis treees longtemps !!!! il en a vu des parties de need 4 speed unleashed !!!!
    MERCI MERCI MERCI MERCI MERCI MERCI MERCI MERCI MERCI MERCI MERCI MERCI …

    Répondre
  11. Vanmerris dit :
    14 janvier 2023 à 23 h 42 min

    Bonjour bon je ne sais pas si quelqu’un vas me répondre depuis le temps mais ça vaut le coup d’essayer.
    J’ai un problème avec mon retour de force, quand je tourne mon volant il fait des grosses vibration et ça fait un bruit énorme et me bloque quand je veux le tourner si quelqu’un ses d’où sa provient

    Répondre
